TaC Planetary Epi Susceptor
| Ibi ti Oti: | China |
| Brand Name: | Semixlab |
| Awoṣe Number: | TPES0001 |
| iwe eri: | ISO 9001 |
| Kere Bere fun opoiye: | 1pc |
| Iye: | adani |
| Apoti alaye: | Standard okeere apoti |
| Akoko Ifijiṣẹ: | 30-45days |
| Owo ofin: | Lati wa ni adehun iṣowo |
| Ipese Agbara: | 200pcs fun osu |
Apejuwe

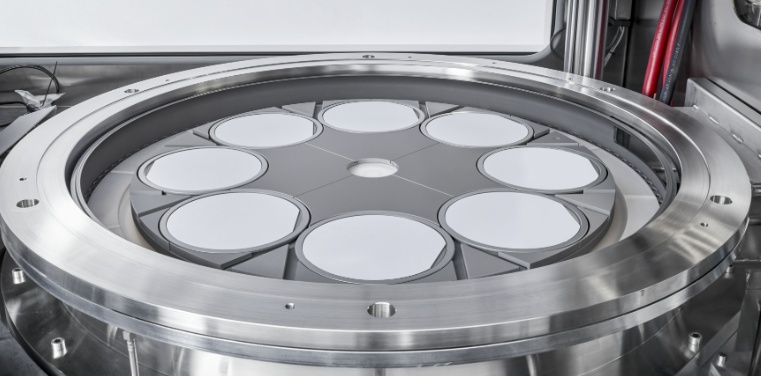

Disiki Planetary Aixtron jẹ paati gbigbe bọtini ni irin-irin-ero eefin oru kemikali (MOCVD) ohun elo, ni akọkọ ti a lo ninu ilana idagbasoke ti awọn iwe apitaxial silikoni carbide (SiC). Eto ipilẹ rẹ gba apẹrẹ akojọpọ ti ohun elo lẹẹdi mimọ-giga + tantalum carbide (TaC) ti a bo.
Awọn alaye apejuwe:
1. Awọn orukọ miiran: Aixtron Planetary disk, TaC ti a bo aye susceptor, SiC Epi susceptor fun Aixtron reactor
2. Ohun elo: Fun iṣẹ-giga silikoni carbide (SiC), gallium nitride (GaN) ati awọn miiran iran kẹta semikondokito epitaxial ilana.
3. Awọn paramita koko:
Ẹya naa duro ni iduroṣinṣin ni 2000 ℃ lati yago fun idoti iyipada ibora ti iyẹwu ifaseyin.
Idaabobo to munadoko si ogbara ti awọn gaasi iṣaaju bii SiH₄ ati HCl. Din dada abawọn lori sobusitireti.
Imudara igbona ti graphite +TaC composite be sunmo ti SiC wafer (SiC: 490 W/m·K), idinku ipalọlọ lattice ti o ṣẹlẹ nipasẹ aapọn gbona.
Idoju oju ti ibora ti TaC jẹ <1μm, eyiti o le ṣe idiwọ isubu ti awọn patikulu micro ati rii daju pe didara dada ti Layer epitaxial (iwuwo abawọn <0.5/cm²).
Akopọ ọja
Disiki Planetary Aixtron jẹ paati gbigbe bọtini ni irin-irin-ero eefin oru kemikali (MOCVD) ohun elo, ni akọkọ ti a lo ninu ilana idagbasoke ti awọn iwe apitaxial silikoni carbide (SiC). Eto ipilẹ rẹ gba apẹrẹ akojọpọ ti ohun elo graphite mimọ-giga + tantalum carbide (TaC) ti a bo:
Sobusitireti lẹẹdi: pese isọdi igbona ti o dara julọ (~ 130 W / m · K) ati iduroṣinṣin iwọn otutu giga (iwọn otutu> 2000 ℃) lati rii daju pinpin aaye igbona aṣọ kan ni iyẹwu ifa.
Tantalum carbide ti a bo: Ilẹ graphite ti wa ni bo nipasẹ ilana isọdi ikemika kan (CVD) tabi ilana sintered, nigbagbogbo 30-100um nipọn, lati ṣe idena kemikali ipon.
Apẹrẹ ti wa ni iṣapeye fun iwọn otutu giga (1500-1700 ℃), ibajẹ pupọ (silane, HCl ati awọn gaasi miiran) ti idagbasoke SiC epitaxial, ni ilọsiwaju iduroṣinṣin ilana ati ikore wafer.
Tantalum carbide (TaC) ati ohun alumọni carbide (SiC) ti a bo išẹ lafiwe
| Ohun elo Aso | Tantalum carbide (TaC) ti a bo | Silikoni carbide (SiC) ti a bo |
| yo ojuami | Ojutu yo 3880 ℃ (iwọn iwọn otutu ti o ga julọ) | Iyọ ojuami 2700 ℃ (rọrun lati decompose ni awọn iwọn otutu giga) |
| Gbona imugboroosi olùsọdipúpọ | Olusọdipúpọ igbona 6.3×10⁻⁶/K (ibaramu dara julọ pẹlu lẹẹdi) | 4.5×10⁻⁶/K (rọrun lati kiraki nitori ibaamu gbona) |
| Resistance si silikoni oru ipata | Atako ti o dara julọ si ipata oru alumọni (TaC kekere ati Si reactivity) | talaka (ni awọn iwọn otutu giga SiC ṣe idahun pẹlu Si lati ṣe agbekalẹ ipele gaasi Si₂C) |
| Ewu idoti patiku | Ewu kekere pupọ ti ibajẹ patiku (ibo ipon laisi awọn pores) | Giga (aṣọ ti o ni itara si peeli agbegbe) |
| s'aiye | Igbesi aye iṣẹ> Awọn wakati 5000 (iwọn itọju ti o gbooro sii ju 50%) | Nipa wakati 2000-3000 |
Ibamu iṣelọpọ
Ti a ṣe deede si Aixtron G5 WW C ati Syeed Anabi, o le gbe awọn wafers 6/8-inch pẹlu agbara ti> 30 wafers / ipele.
Imọ iye ati ile ise lami
Graphite + tantalum carbide ti a bo ile aye susceptor yanju iṣoro igo ti ibora SiC ibile ni ilana igba otutu giga:
Imudara iye owo: faagun iyipo rirọpo ti awọn ohun elo ati dinku idiyele epitaxial ti nkan kan nipasẹ diẹ sii ju 20%;
Ilọsiwaju ikore: dinku idoti patiku ati ipa iranran ooru, ati igbega ikore dì epitaxial lati kọja 95%;
Ferese gbooro ilana: ṣe atilẹyin awọn oṣuwọn idagbasoke ti o ga julọ (> 50μm/h) ati awọn fẹlẹfẹlẹ epitaxial ti o nipon.
Bii agbara SiC agbaye ti ni igbega si awọn inṣi 8, imọ-ẹrọ yii yoo jẹ ọna pataki lati fọ nipasẹ igo aitasera epitaxial.
ni pato
| Ti ara-ini ti TaC bo | |
| iwuwo | 14.3 (g/cm³) |
| Ijadejade pato | 0.3 |
| Olumulo imugboroosi alafisodi | 6.3 10-6/K |
| Lile (HK) | Ọdun 2000 HK |
| Resistance | 1× 10-5 Ohm * cm |
| Iduroṣinṣin ti Gbona | <2500 ℃ |
| Awọn iyipada iwọn ayaworan | -10 ~-20um |
| Ti a bo sisanra | ≥20um iye aṣoju (35um± 10um) |
| Itọju ibawọn ailera | 9-22(W/m·K) |
| Awọn ohun-ini ti ara ti graphite isostatic | ||
| ohun ini | Unit | Aṣoju Iye |
| Iwuwo Pupọ | g / cm³ | 1.83 |
| líle | HSD | 58 |
| Gbigba agbara Itanna | μΩ.m | 10 |
| Agbara Ọpọlọ | MPA | 47 |
| Agbara Igbaradi | MPA | 103 |
| Agbara Ijapa | MPA | 31 |
| Modulu ọdọ | GPA | 11.8 |
| Imugboroosi Gbona (CTE) | 10-6K-1 | 4.6 |
| Iwa Gbona | W·m-1·K-1 | 130 |
| Apapọ Ọkà Iwon | μm | 8-10 |
ohun elo
Silikoni carbide agbara ẹrọ epitaxy
O dara fun 4H-SiC isokan epitaxial idagba, eyi ti o ti lo lati lọpọ ga-foliteji MOSFET ati IGBT ẹrọ loke 1200V.
Ibeere fun awọn ọkọ ayọkẹlẹ agbara titun, awọn oluyipada fọtovoltaic, irin-ajo ọkọ oju-irin ati awọn aaye miiran ti pọ si.
Idagbasoke semikondokito iran kẹta
Ṣe atilẹyin ilana GaN-on-SiC heteroepitaxy fun awọn ẹrọ 5G RF ati awọn eerun ibaraẹnisọrọ igbi millimeter.
ifigagbaga Anfani
Akopọ ti awọn anfani akọkọ:
Ibora TaC ga ju ibora SiC ti aṣa ni awọn ofin ti ilodisi ipata ni iwọn otutu giga, ibaramu gbona ati igbesi aye gigun, ni pataki fun agbegbe imudara ohun alumọni ni idagbasoke SiC epitaxial.
Atako si ooru to gaju:
Ẹya naa duro ni iduroṣinṣin ni 2000 ℃ lati yago fun idoti iyipada ibora ti iyẹwu ifaseyin.
Kẹmika resistance:
Idaabobo to munadoko si ogbara ti awọn gaasi iṣaaju bii SiH₄ ati HCl. Din dada abawọn lori sobusitireti.
Iṣọkan aaye igbona:
Imudara igbona ti graphite +TaC composite be sunmo ti SiC wafer (SiC: 490 W/m·K), idinku ipalọlọ lattice ti o ṣẹlẹ nipasẹ aapọn gbona.
Iṣẹjade idoti kekere:
Idoju oju ti ibora ti TaC jẹ <1μm, eyiti o le ṣe idiwọ isubu ti awọn patikulu micro ati rii daju pe didara dada ti Layer epitaxial (iwuwo abawọn <0.5/cm²).
